一、產品定義

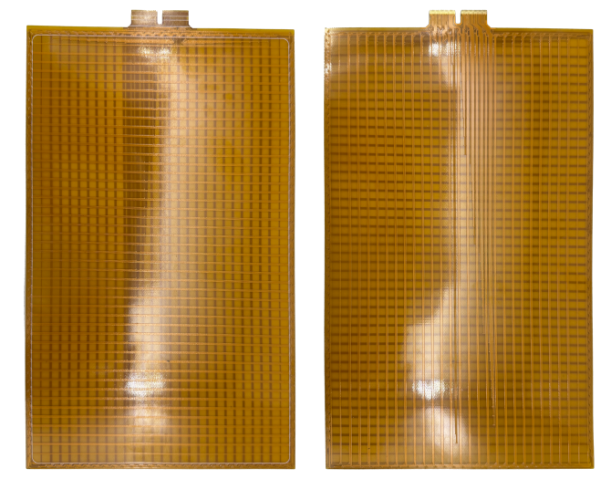

電磁屏柔性天線線圈線路板，是電磁觸控模組（EMR）核心組件——天線板。手寫輸入精度、靈敏度、應用場景適配能力是天線板的關鍵設計方向。
天線板通過密集排布的電磁感應線圈陣列（水平/垂直雙向布局），可捕捉電磁筆發射的微弱磁場變化，實現?0.012mm級坐標精度?（相當于人類頭發直徑的1/6），筆跡軌跡無斷點或抖動?，即亞毫米級分辨率，實現高精度定位；線圈接收的磁場強度變化與筆尖壓力呈線性關系，配合控制板算法，可解析?16,384級壓感?，精準模擬毛筆頓挫、鋼筆飛白等效果?，即動態壓感支持，實現壓感還原；柔性板可曲面貼合，剛性板保證尺寸漲縮小，透明板可適配OLED屏實現百萬級對比度顯示，及透明化與光學優化。
二、產品特性

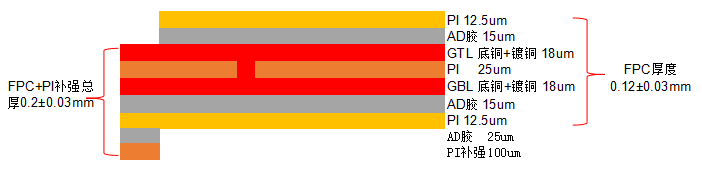

采用聚酰亞胺（PI）或透明PET基材，厚度≤0.1mm，支持曲面屏嵌入?；
線圈層覆蓋金屬網格，阻隔液晶驅動電路、WiFi等外部電磁噪聲，信噪比提升40%?；
滿足高精度定位與壓感還原，柔性天線生產制造性能一致性良率較高。
三、產品技術支撐
通過電磁筆與感應板之間的能量交互獲取坐標數據，筆尖壓力通過可變電容轉化為電信號，實現壓感控制。壓感級別可達?16,384級?，分辨率達?5080 LPI?（線每英寸），精準還原筆跡粗細變化
特色材料技術：
介電常數相對穩定、尺寸漲縮系數較小、PET透光度達85%，PI透光度達92%；
特色工藝技術：
線寬可控、線距可控；
組件化技術：
R\C器件電路模擬控制（設計與制造）；
壓力傳感電路模擬控制（設計與制造）；
振蕩電路模擬控制（設計與制造）；
四、產品制造流程
雙面FCCL+覆蓋膜開料、CNC鉆孔、黑孔、電鍍、圖形轉移、曝光顯影蝕刻、貼合、壓合、測試等；
五、核心QC工序
孔厚控制、線路缺陷測試、LC電路性能測試
六、產品測試報告
《電磁感應線圈LCR性能測試報告》
七、產品直屬：手寫觸控模組
手寫觸控模組是一種基于電磁感應（EMR）或電容技術的硬件組件，主要用于實現高精度手寫輸入、電子簽批、繪畫等功能。其核心技術在于通過感應筆或手指的觸控位置、壓力及軌跡，將模擬書寫轉化為數字化信號。核心組成組件?：天線板?（接收電磁筆信號）、控制板?（處理信號并轉換為數字坐標）、電磁筆?（無源無線設計，無需電池?）。
八、產品終屬：
政務/金融：電子簽批屏、銀行業務終端、智能自助終端等、觸控一體機等；
商用場景：POS機簽名板、會議觸控終端、銀行簽名板；
醫療：電子病歷簽署、手術知情書；
教育領域：智能黑板、電子白板、數字書法課桌、手繪板等；
消費電子：繪畫板、智能電子記事本、平板觸控電腦等；
工業設計：100英寸以上大屏交互系統。
以下圖文內容為繪畫板的基礎說明。
繪畫板又名繪圖板、數位板、手繪板等等，是計算機輸入設備的一種，通常是由一塊板子和一支壓感筆組成，它和手寫板等作為非常規的輸入產品相類似，都針對一定的使用群體。用作繪畫創作方面，就像畫家的畫板和畫筆，我們在動畫電影中常見的逼真的畫面和栩栩如生的人物，就是通過數位板一筆一筆畫出來的。數位板的這項繪畫功能，是鍵盤和手寫板無法媲美之處。數位板主要面向設計、美術相關專業師生、廣告公司與設計工作室以及矢量動畫制作者。
